Ремонт и замена распредвала своими руками при износе

Полезное для автолюбителей – все об автомобилях

Замена распредвала

Распредвал – важный элемент двигателя, ведь он обеспечивает слаженную работу клапанов двигателя, а, значит, влияет на мощность автомобиля. Увидеть, насколько изношен распредвал, можно только при снятой головке блока цилиндров, поэтому удобнее всего проверять распредвал одновременно с заменой прокладки главного блока цилиндров, или, если вы решились, вместо штатного распредвала, установить спортивный. Таким образом, любые манипуляции с ГБЦ дают возможность провести диагностику распредвала, и эту возможность всегда нужно использовать: проверить постель распредвала, сальники и сам распредвал.

В каких случаях меняют распредвал? – Когда он изношен, или когда, вместо штатного распредвала, хотят поставить спортивный. Чем спортивный распредвал отличается от обычного – читайте здесь.

Распредвал изношен, и ему требуется замена, если:

1) изношены опорные шейки распредвала, имеются царапины на их поверхности;

2) изношены кулачки распредвала, есть задиры на их поверхности;

3) разрушена резьба в крепёжных отверстиях;

4) разрушены шпоночные пазы и посадочные места под установочные штифты, шкивы или шестерни привода распредвала;

5) в распредвале образовался прогиб;

6) в распредвале появились трещины;

7) изношена поверхность под сальниками распредвала, на ее поверхности есть царапины.

Так выглядит изношенный кулачок

Распредвал треснул со стороны шкива

Для замены распредвала запаситесь динамометрическим ключом, наборами накидных головок и гаечных рожковых ключей (см. видео «Замена распредвала» ниже) .

1. Снять крышку ремня привода ГРМ.

2. Установить коробку передач автомобиля на нейтральную передачу.

3. Теперь, перед снятием ремня привода распредвала, нужно поршень 1-го цилиндра установить в положение ВМТ такта сжатия – это делается для того, чтобы, после окончания всех работ, правильно были установлены фазы газораспределения. Если фазы будут перепутаны – работа двигателя нарушится.

Чтобы поршень первого цилиндра установить в положение ВМТ, нужно, с помощью ключа, прокрутить болт шкива коленвала, в направлении по часовой стрелке, до положения, в котором метка на шкиве распредвала совпадет с отметкой на внутреннем кожухе ремня (точно выяснить места расположения меток на вашем двигателе можно в руководстве по эксплуатации машины). После установки шкива распредвала, шкив коленвала сам установится по метке.

Установка поршня первого цилиндра в положение ВМТ

ПРОЦЕСС ЗАМЕНЫ РАСПРЕДВАЛА

1. Снять клапанную крышку.

2. Ослабить натяжитель ремня или снять его, если это цепь.

3. Установить автомобиль на первую передачу и, с помощью накидной головки (в основном, на 17 мм), открутить болт шкива распредвала. Снять шкив. На многих автомобилях, перед тем, как открутить болт, нужно будет отогнуть шайбу, которая фиксирует гайку.

4. Откручивая болты, снять верхние крышки постелей и уложить их, каждую – со своими болтами, на картонку. Предварительно на картоне должны быть сделаны отверстия для болтов, проставлены номера постелей и болтов – это позволит не перепутать детали при сборке.

5. Извлечь распредвал из корпусов постелей.

6. Перед тем, как устанавливать новый распределительный вал, поставьте сначала новые вкладыши распредвала, если они снимаются, однако на многих автомобилях вкладыши не используются.

7. Установить новый распределительный вал, надеть на него шкив, опять прокрутить и установить распредвал по меткам. Надеть ремень.

Установка распредвала по меткам

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Как только новый распредвал будет установлен, необходимо проконтролировать, чтобы величина зазора между его шейками и подшипниками скольжения соответствовала допустимой величине, указанной в руководстве по эксплуатации вашего автомобиля. Для этого, необходим замер расстояния между шейкой распредвала и корпусом подшипника – выполняется с помощью специальной калибровочной проволоки: проволоку нужно поместить между шейкой вала и корпусом подшипника и, динамометрическим ключом, сжать постель распредвала с моментом, который указан в Руководстве.

Проверка зазора между шейками распредвала и подшипниками скольжения

После сжатия, болты постелей открутить, достать сплющенную проволоку и измерить ее микрометром – данная величина и есть зазор между шейкой распределительного вала и подшипником скольжения. Его нужно сверить с допустимыми размерами зазоров.

Если зазоры получились больше положенного, то выходом из ситуации будет замена на распредвал, шейки которого – больше по диаметру. Либо можно поставить вкладыши (если они предусмотрены в конструкции двигателя вашего автомобиля) или новые корпуса подшипников.

Если зазоры получились нужного размера, то давление масла в двигателе будет в норме (это в равной степени относится и к вкладышам коленвала). Теперь можно делать сборку.

На рисунке показано, в какой последовательности нужно затягивать болты постели распредвала

После того, как новый распредвал будет установлен – надеть на него шкив, опять прокрутить и установить распредвал по меткам, затем правильно надеть ремень ГРМ. Обязательно произведите регулировку зазоров клапанов. На двигателях, оснащенных двумя распредвалами, замена распредвала производится точно также, только деталей здесь вдвое больше. Желательно также заменить сальник распредвала.

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Инструкция по проверке и замене распредвала ВАЗ 2107

Одна из ключевых деталей двигателя внутреннего сгорания — распределительный вал. Со временем на нем и на опорных подшипниках появляется выработка и мотор требует квалифицированного вмешательства. Распредвал ВАЗ 2107 можно заменить самостоятельно. Для этого потребуется набор слесарного инструмента и знания об особенностях настройки газораспределительного механизма.

Функции и устройство распредвала

Распредвал ВАЗ 2107 (инжектор и карбюратор) синхронизирует работу впускных и выпускных клапанов с положением поршней в цилиндрах двигателя. Он открывает выпускные клапана для выпуска отработанных газов и впускные, чтобы заполнить камеры сгорания воздушно-топливной смесью.

В “семерке” используется компоновка двигателя с верхним расположением распредвала. Это удешевляет конструкцию и делает процесс обслуживания проще.

С коленчатым валом двигателя распредвал ВАЗ 2107 связан посредством цепи, приводимой в движение звездочкой.

Во время вращения распредвала кулачки, расположенные на нем, нажимают на рокера и открывают (закрывают) клапана в нужный момент.

Опорные шейки распредвала вращаются в подшипниках “постели”, установленной в головке двигателя. По масляным каналам к ним подается смазка от маслонасоса, поэтому состояние распределительного вала влияет на давление в системе смазки двигателя.

Неисправности распредвала

Главный повод для проверки состояния распредвала ВАЗ 2107 — появление характерного стука в головке во время работы двигателя. Причин может быть несколько:

  • износ кулачков распредвала;
  • износ опорных подшипников распредвала или шеек постели;
  • деформация детали в результате перегрева;
  • появления трещины на опоре детали;
  • перелом распределительного вала;
  • недостаток масла или слабое давление в системе смазки двигателя;
  • забитые масляные каналы
  • некачественное масло.

В случае появления выработки или трещин распредвала деталь необходимо заменить новой. Но прежде стоит локализовать неисправность, сняв распредвал и осмотрев его состояние.

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

  • установить автомобиль на ровной площадке;
  • дождаться, когда двигатель остынет;
  • очистить крышку головки двигателя от загрязнений;
  • снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
  • топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
  • отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
  • при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
  • снять шайбы с крышки ГБЦ;
  • освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
  • снять крышку головки блока цилиндров со шпилек;
  • демонтировать прокладку;
  • выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
  • зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
  • включить первую передачу, чтобы предотвратить вращение коленвала;
  • ключом на 17 открутить болт крепления звездочки распредвала;
  • снять болт вместе со стопорной шайбой;
  • ключом на 10 открутить две гайки, крепящие натяжитель цепи;
  • снять натяжитель;
  • проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
  • снять звездочку и цепь, отвести из вперед;
  • ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
  • снять со шпилек постель вместе с распредвалом;
  • открутить ключом на 10 две гайки, крепящие упорный фланец;
  • вынуть фланец из проточки в передней шейке распредвала;
  • вытащить распредвал из постели (корпуса подшипников).

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации.

Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.

Установка распредвала ВАЗ 2107

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом.

При сборке следует обратить на два важных момента:

  • соответствие метки на распредвале и на звездочках его привода;
  • момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

Когда распредвал установлен, необходимо выставить его положение относительно коленвала. На постели распредвала, передней крышке двигателя и звездочках коленчатого и распределительного вала имеются метки, на которые следует ориентироваться.

Даже если цепь привода была надежно привязана к звездочке, при установке распредвала следует убедиться, что его положение соответствует положению коленчатого вала двигателя. Чтобы правильно выставить метки на распредвале ВАЗ 2107, необходимо выполнить такие действия:

  • убедиться, что метка на шкиве коленвала расположена напротив длинной риски на передней крышке двигателя (это соответствует верхней мертвой точке четвертого цилиндра);
  • установить звездочку на распредвал и убедиться, что отметка на ней совпадает с меткой на “постели”;
  • надеть цепь на звездочки, не нарушая положения валов;
  • убедиться, что при натянутой цепи метки совпадают;
  • затянуть болт крепления звездочки распредвала;
  • провернуть коленвал ключом на два оборота;
  • проверить совпадение меток на распредвале и коленвале;
  • при необходимости изменить положение цепи на звездочке распредвала;
  • затянуть болт крепления звездочки распредвала и зашплинтовать стопорную шайбу.

После этого остается лишь отрегулировать натяжение цепи при помощи натяжителя и закончить сборку, установив крышку ГБЦ и прочие детали.

Замена распредвала своими руками

  • Замена распредвала своими руками
  • 1. Выясняем, когда нужна замена распредвала автомобильного двигателя?
  • 2. Инструменты для замены распределительного вала в домашних условиях.
  • 3. Как происходит замена распредвала своими руками: описание процесса.

Когда стучит двигатель – ничем хорошим для автовладельца это не может обернуться. Ведь самая главная и трудная проблема заключается в том, чтобы точно определить, что именно является причиной стука. Зачастую причина скрывается в неисправности распределительного вала, который в целом поддается ремонту. Однако, нередко его состояние доходит до того предела, когда уже без замены этой детали просто невозможно обойтись. Именно о таких случаях мы и поговорим сегодня. Но основное внимание уделим тому, как правильно осуществляется замена распредвала без помощи специалистов.

1. Выясняем, когда нужна замена распредвала автомобильного двигателя?

Что же собой представляет распределительный вал автомобильного двигателя? Данная деталь имеет довольно незамысловатую конструкцию и выполняет в автомобильном механизме весьма ответственную роль: благодаря движениям распределительного вала осуществляется своевременное открытие клапана, через который в камеру сгорания двигателя поступает воздушно-топливная смесь, а также клапан для возврата отработки. Данная деталь является основной во всей структуре газораспределительного механизма автомобиля (ГРМ).

Распределительный вал, а вернее, его разрезная шестерня, обязательно соединяется с коленвалом двигателя. Осуществляется данное соединение посредством ремня ГРМ или же специальной цепи. Размещается данная деталь на специальном помосте, который правильно называть постелью распределительного вала. Находится она в верхней части головки блока цилиндров автомобильного двигателя.

Основным рабочим механизмом распределительного вала являются кулачки, количество которых соответствует количеству впускных и выпускных клапанов двигателя. Именно от этих кулачков и зависит работа двигателя и его коленвала. Когда кулачок набегает на специальный рычаг, посредством его смещения смещается и клапан, который таким образом открывается. Если же кулачок уходит назад, под воздействием возвратной пружины клапан возвращается в исходное положение.

В связи с серьезностью задачи, которая возлагается на данную деталь, очень важно, чтобы распределительный вал всегда оставался в исправном состоянии. Если же замечается хотя бы незначительная неисправность – автовладельцу необходимо немедленно разобраться в ее причинах и приступить к ее устранению. К несчастью, распределительный вал не всегда подлежит ремонту, зачастую эту деталь приходится полностью заменять новой. Наиболее частыми ситуациями, когда в этом возникает острая потребность, являются следующие:

1. В системе смазки автомобильного двигателя резко упало давление. Подобная ситуация может возникать только тогда, когда шейки распределительного вала износились буквально до критического состояния. Также невозможно избежать замены этой детали, если износились гнезда, в которых находятся ее подшипники (гнезда расположены в теле головки блока цилиндров двигателя). В последнем случае придется менять не только распредвал, но и головку блока цилиндров.

2. Наличие зазоров в приводе клапанов двигателя, что вызывает очень громкий лязг при работе двигателя (особенно если он запускается на холостом ходу или же «с мороза»). Причиной этого, скорее всего, является износ кулачков распредвала. Зачастую к возникновению подобной неисправности приводит использование низкокачественного моторного масла, а также нерабочее состояние масляного фильтра.

Однако вызывать необходимость в замене распределительного вала могут и менее значительные причины. К примеру, не обойтись без замены, если на шейках данной детали появились глубокие царапины и задиры, которые не поддаются шлифовке. В таком случае, обязательно необходимо устранить причину, по которой распредвал так сильно износился. Случается и такое, когда в результате диагностики обнаруживается прогиб распределительного вала. Возникает он только вследствие очень сильных ударов, чаще всего из-за аварий. Если величина прогиба составляет больше, чем 0,05 мм, распределительный вал необходимо менять, поскольку он не сможет полноценно выполнять свои функции.

Кроме прогиба в результате внешних ударов или же просто из-за интенсивной эксплуатации двигателя (когда очень сильно соударяются поршни и клапаны), на распределительном вале могут появляться трещины. В такой ситуации восстановить распредвал также не является возможным, его нужно менять.

Хотя замена распредвала и возможна в домашних условиях, все же это дело нельзя назвать легким. По этой причине необходимо очень внимательно относиться к данной детали и обеспечивать все необходимые условия для того, чтобы она не изнашивалась и не выходила из строя. Чаще всего это происходит по причине использования некачественного моторного масла, которое содержит в себе посторонние примеси. Отсутствия в системе масла нельзя допускать ни в коем случае.

К слову, когда вы осуществляете замену моторного масла в системе, обязательно обращайте внимание на сальник распределительного вала. Если его установить неправильно, или он дал течь – распредвал тоже может прийти в непригодность.

2. Инструменты для замены распределительного вала в домашних условиях.

В качестве примера мы вам расскажем о процессе ремонта распределительного вала, установленного на автомобильный двигатель модели SOHC (4G18). Данная модель является наиболее сложной, поскольку распредвал, а вернее его поршни, устанавливаются непосредственно в тело головки блока цилиндров, и, в связи с этим, замена этой детали будет предусматривать манипуляции с двигателем.

Такой распределительный вал воздействует на клапаны автомобильного двигателя посредством коромысел. Они устанавливаются на осях и крепятся при помощи болтов к верхней плоскости головки блока цилиндров автомобильного двигателя. Для того чтобы снять и осуществить замену такого распределительного вала, вам потребуются следующие инструменты:

1. Гаечные ключи на 10 и на 12.

3. Специальный инструмент или самодельное приспособление, которое позволит сжать пружины клапанов.

5. Инерционный съемник, предназначенный для работы с маслосъемными колпачками.

Ну и, конечно же, вам понадобится новый распределительный вал, который вы установите вместо изношенного. Очень важно подбирать абсолютно идентичную деталь, поскольку распредвал нельзя дотачивать или обтачивать для того, чтобы подогнать его под необходимые разъемы. Можно даже снять с автомобиля старый распредвал и отправиться с ним в автомагазин, чтобы вам подобрали нужный вариант.

3. Как происходит замена распредвала своими руками: описание процесса.

На выполнение данных работ необходимо отвести достаточно много свободного времени, так как все этапы необходимо выполнять неспешно и очень аккуратно. Не забывайте, что, по сути, вы будете иметь дело с автомобильным двигателем, который можно очень легко повредить. А это, по понятным причинам, крайне нежелательно. Итак, приступаем к работе:

1. Снимаем с автомобиля воздушный фильтр, чтобы он не мешал нам.

2. Демонтируем крышку с головки блока цилиндров двигателя. Делать это нужно максимально аккуратно, пытаясь не повредить ни одну деталь.

3. Снимаем коромысла распределительного вала вместе с обеими осями. Демонтаж коромысел осуществляется одновременно со снятием плунжеров гидрокомпенсатора. В связи с этим, в процессе работы нельзя ни в коем случае переворачивать и менять положение коромысла, поскольку это может привести к вытеканию масла. Правда, если в замене коромысел острой необходимости нет, их можно и не снимать. Их вполне можно оставить на своем месте, что позволит пропустить такой этап как подсоединение каждого ролика к соответствующему кулачку на новом распредвале.

4. Отключаем колодку жгута проводов от датчика фазы. Чтобы это выполнить, необходимо нажать на соответствующий фиксатор, закрепленный пружиной.

5. Используя гаечный ключ, снимите три болта, при помощи которых датчик фазы закрепляется к головке блоков цилиндров. Не стоит забывать о том, что к одному болту обязательно должен быть подключен провод с показателем «минус» (то есть «масса»). Очень важно при обратной установке распредвала правильно его подключить.

6. Снимите корпус датчика с головки блока цилиндров. Для этого вам, скорее всего, понадобится отвертка, поскольку данные детали довольно плотно соединяются друг с другом даже без болтов. Зачастую производители крепят его при помощи герметика, никакой прокладки под ним нет.

7. Снимите кронштейн крепления воздушного фильтра автомобильного двигателя, поскольку именно он будут препятствовать выполнению всех дальнейших работ. Для этого вам нужно будет всего лишь открутить три болта, при помощи которых он крепится.

8. Перед тем как снять сам кронштейн, не забудьте достать из его отверстия держатель жгута проводов.

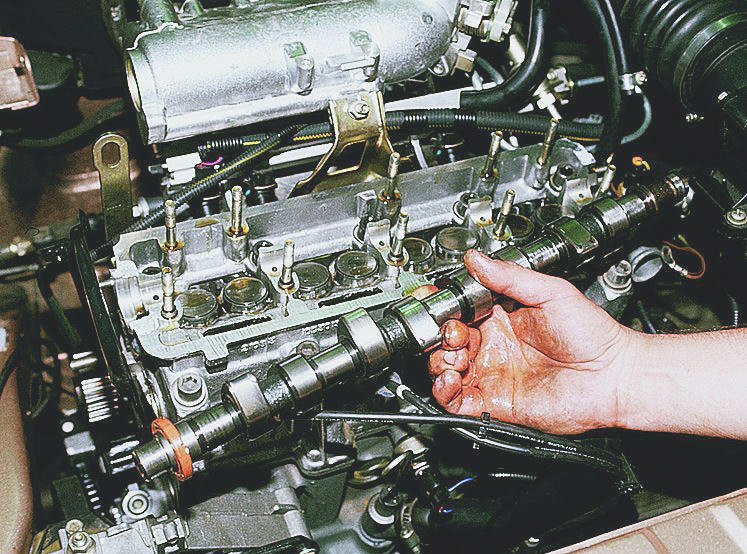

9. После этого можно переходить к распредвалу – очень аккуратно снимаем его зубчатый шкив.

10. Достаем нужную нам деталь из постели, которая находится над головкой блока цилиндров двигателя. Опять же, действовать необходимо максимально аккуратно, поскольку существует большой риск того, что острые края детали могут повредить рабочие поверхности подшипников.

11. Экран датчика фазы можно снять со старого распределительного вала и использовать при установке нового. Зачастую он остается пригодным даже после полного износа детали. Для того чтобы его снять, понадобится всего лишь открутить крепежные болты. Зачастую экран располагается на выпускном распредвале.

12. После того, как распределительный вал будет снят, внимательно осмотрите его на предмет износа и наличие реальной необходимости в его замене. У исправной детали не должно быть следов износа и вмятин:

— на резьбе, благодаря которой крепится экран датчика фазы;

— на резьбе, благодаря которой крепится зубчатый шкив распредвала;

— на опорном кулачке;

— на опорных шейках.

Следует отметить, что если на указанных деталях были обнаружены царапины и заусеницы, их не рекомендуется шлифовать. Особенно актуально это для кулачков распределительного вала. Если будут изменены их размеры, собьются фазы газораспределения двигателя автомобиля.

13. При помощи микрометра необходимо измерить высоту профиля кулачка распредвала. Данный показатель предполагает замер расстояния между вершиной и затылочной частью кулачка. После этого их необходимо сверить с таблицей минимально допустимых размеров. Если показатели не соответствуют допустимой норме – замена неизбежна.

14. Одновременно с заменой распределительного вала рекомендуется заменить и коромысла клапанов.

15. Если после демонтажа старого распределительного вала было установлено, что требуется его замена, можно сразу же приступать к установке новой детали. Все действия выполняются в обратном порядке описанным выше.

16. После установки самого распределительного вала необходимо обратно установить и все остальные демонтированные в процессе работы детали. При установке датчика фазы с его корпуса и с поверхности головки блока цилиндров необходимо удалить все остатки герметика. При обратной установке датчика необходимо нанести новый слой герметика. В связи с использованием герметика не рекомендуется запускать двигатель сразу же после установки нового распредвала. Связано это с химическими и физическими свойствами данного вещества: ему требуется время для осуществления процесса полимеризации.

17. После установки нового распредвала необходимо отрегулировать силу натяжения ремня его привода. Регулировке подлежит и ремень привода генератора, привода насоса, который отвечает за работу гидроусилителя рулевого механизма, водяного насоса и компрессора автомобильного кондиционера. Если все в норме – ждем несколько часов и пробуем запустить двигатель с новым распределительным валом. Внимательно прислушиваемся к его работе.

На этом замена распредвала считается завершенной. Однако не стоит забывать, что если не исключить все негативные факторы, которые привели к износу предыдущего распредвала, в скором времени и новую деталь может ждать та же участь. По этой причине, в первую очередь, необходимо позаботиться об исправности всего автомобиля в целом, и только после этого осуществлять установку нового распределительного вала.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Ремонт и замена распредвала своими руками при износе

Доброго времени суток, уважаемые автолюбители! Мы не станем в очередной раз акцентировать ваше внимание на том, какую роль играет двигатель, а в двигателе головка блока цилиндров. Это категории, понятные каждому, кто сидит за рулем автомобиля.

Как проверить распредвал

Сразу же перейдём к рассмотрению вопроса о ремонте двигателя, если точнее, то такой его детали, как распредвал. Дело в том, что ремонт и замена распредвала могут быть проведены своими руками. Конечно кроме случаев, когда требуется применение профессионального оборудования, как, например, для восстановления постели распредвала .

Любые неисправности распредвала, в итоге, сказываются на работе всего двигателя со всеми вытекающими последствиями. Ведь именно распредвал отвечает за работу клапанов, а значит за мощность авто.

Как бы вам не хотелось, но в основном проверка распредвала может производиться только визуально, то есть потребуется снятие головки блока цилиндров. Степень износа распредвала можно приурочить либо к замене прокладки ГБЦ, либо в случае, если вы решили провести замену штатного распредвала на спортивный распредвал.

То есть, любой ремонт в области ГБЦ должен обязательно сопровождаться осмотром и диагностикой сальников распредвала, самого распредвала, и, конечно же, постели распредвала.

Характерные дефекты и методы ремонта распредвала

1 Износ, царапины и задиры на опорных шейках распредвала.

Причинами такого явления могут быть:

  • Система смазки. Недостаточный уровень масла, недостаточное давление в системе смазки, применение некачественного масла.
  • Разжижение масла из-за: перегрева двигателя, попадания в масло топлива.
  • Пробег двигателя. Возраст никого не делает качественнее, это относится и к «железу».

Какой ремонт распределительного вала требуется при данных неисправностях.

  • Шлифовка шеек распредвала до ремонтных размеров либо установка утолщённых втулок и вкладышей (до ремонтного размера).
  • В ГБЦ проверяются и ремонтируются посадочные места распредвала.
  • Чистка, промывка всех масляных каналов блока и ГБЦ.
  • Проверка и, при необходимости, ремонт систем охлаждения и питания двигателя.

В крайнем случае – капитальный ремонт двигателя и замена распредвала.

2 Износ или задиры на рабочей поверхности кулачков распредвала.

Их причинами являются те же причины, что указаны для опорных шеек. Плюс:

  • Не отрегулирован зазор в клапанном механизме.
  • Дефекты у гидрокомпенсаторов.
  • Дефекты толкателей, коромысел, штанг (т.е. повреждения деталей привода клапанов).
  • Неправильная установка фаз газораспределения.

В этом случае требуется контроль всех систем двигателя: смазки, охлаждения и питания. В обязательном порядке проводится:

Прогиб распредвала проверяется на стенде. При наличии прогиба у шеек распредвала более 0,05 мм. необходима замена распредвала.

4 Трещина распредвала. Трещина распредвала может образоваться в результате соударения поршней и клапанов. В этом случае деталь ремонту не подлежит. Только замена.

Замена распредвала, как правило, всегда проводится при разрушении шпоночных пазов, посадочных мест под шкивы привода распредвала.

Таким образом, ремонт распредвала своими руками – дело выполнимое, не будем утверждать, что лёгкое. А если вовремя диагностировать и ремонтировать системы двигателя, то ремонта или замены распредвала удастся избежать. Или отодвинуть его по времени.

Как вы видите, основной причиной, приводящей к выходу из строя распредвала, являются неисправности масляной системы или некачественное масло. Т.е. причины, зависящие от нас с вами.

Успехов вам при осуществлении своевременной диагностике и ремонта распредвала и систем двигателя.

Диагностика и проверка состояния распредвала

Распределительный вал является важнейшей узлом двигателя автомобиля, поэтому необходимо своевременно следить за его состоянием. Ведь от него зависит работа, как впускных, так и выпускных клапанов, а это значит, что и мощность двигателя напрямую зависит от него. Ремонт распределительного вала или его замена может производиться своими руками, кроме случаев износа детали, когда требуется вмешательства профессионального оборудования, к примеру, на восстановление постели распределительного вала. Самостоятельно, без какого либо оборудования произвести диагностику распределительного вала можно только путем визуализированного просмотра, так же нужно будет еще дополнительное время на снятие головки блока цилиндров. Также большой процент износа распредвала может потребовать полной замены прокладки ГБЦ.

Каждый ремонт и диагностика автомобиля в области ГБЦ должен в обязательном порядке сопровождаться диагностикой таких узлов как: защитных прорезиненных колпачков распредвала, так же распределительного вала и проточки ее так же называют постель распредвала.

Выявление дефектов распределительного вала и их устранение

Распредвал может иметь на своих опорных шейках такие дефекты как — задиры, царапины, трещины. Причины этих дефектов могут следующими:

  • Уровень масла недостаточен или слишком мал в системе смазки и картере двигателя, система смазки работает не интенсивно, плохое качество масла, износ масла и потеря его защитных свойств;
  • Потеря масла первоначальной плотности, попадание в масло других жидкостей (тосол, антифриз, топливо), либо перегрев двигателя, что приводит к кипению масла;
  • Несвоевременная замена масла при износе двигателя.

При таких неисправностях потребуется ремонт таких узлов как:

  • Доведение шеек распредвала до ремонтных размеров путем шлифовки либо замена этих узлов на ремонтные размеры;
  • Замеры и ремонт посадочных мест рапредвала;
  • Замена масляного фильтра, чистка и промывка каналов двигателя, замена масляного насоса, замена масла.

Выявление дефектов на кулачках распредвала и их устранение. Причины этих дефектов такие же, как и для опорных шеек коленвала.

  • Регулировки клапанного механизма проведены не достаточно правильно либо вовсе отсутствуют;
  • Газораспределительные фазы не правильно установлены.

Контроль двигателя осуществляется на уровне всех его узлов и агрегатов, а именно его составляющих: система смазки, система питания, система охлаждения. Проводятся следующие регулировки:

  • Клапанный механизм , его диагностика и ремонт;
  • Ремонт и восстановление распредвала.

Трещины на кулачках распределительного вала

Образование трещин может происходить в результате механического воздействия головки цилиндра на головку клапана, то есть в результате удара. В этом случае ремонт невозможен и требуется замена всего распредвала. Диагностику и ремонт распредвала вполне реально выполнить своими руками, хотя дело и не простое, которое в основном зависит от системы смазки, а так же от качества масла в двигателе, такие факторы напрямую зависят от вас самих. Следует отметить, что своевременная диагностика поможет избежать вам ремонта распредвала или, во всяком случае, отложит срок его ремонта. Успехов вам при проводимой диагностике и ремонте распределительного вала своими руками.

Восстановление (напыление) распредвалов своими руками

О том, что распредвал вашего двигателя требует ремонта или, как минимум диагностики, вы узнаете практически сразу. О неисправности вам подскажут: датчик распредвала и нарушение штатной работы двигателя. Ведь распредвал – это деталь, которая во многом влияет на фазы газораспределения, а значит за стабильную работу цилиндров и т.д.

Методы ремонта распредвала

И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.

Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.

Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.

Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.

Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.

После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.

Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.

Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.

Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.

Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.

Необходимые параметры после ремонта распредвала

Реставрированный распредвал должен иметь следующие, обязательные параметры:

  • допустимая шероховатость поверхности изделия – не ниже 8 класса;
  • конусность и овальность элементов распредвала не более 0,01 мм;
  • отреставрированные поверхности должны иметь твёрдость НКС 54-62.

Ремонт распредвала сопровождается обязательной заменой на новые, изношенных: роликов, осей, подшипников, втулок толкателей.

Удачи вам при восстановлении распредвала. Не торопитесь покупать новый распредвал, если не собирались этого делать.

Распределительный вал: что такое и как устроен распредвал?

Распределительный вал газораспределительного механизма или «распредвал» отвечает за открытие и закрытие клапанов в четырехтактных двигателях внутреннего сгорания. От формы и исполнения распредвала сильно зависят конечные динамические показатели вашего автомобиля. Распредвалы устанавливаются на все типы ДВС. Во многих двигателях распредвал передает движения для работы масляного и топливного насосов.

Расположение распредвала в двигателе

Существует два вида двигателей внутреннего сгорания: двигатели с верхним расположением распредвала и с нижним. До 1950-х годов двигатели автомобилей в основном были нижнеклапанными. Распределительный вал располагался в нижней части двигателя, клапаны устанавливались тарелками вверх. Такие двигатели были более дешевыми в производстве, но и менее производительными. Затем от такой схемы отказались и пришли ко всем нам привычной головке цилиндров с установленным в ней распредвалом и клапанами, открывающимися вниз. Однако, на некоторых современных двигателях до сих пор действуют нижневальные системы с верхним расположением клапанов.

Нижневальный двигатель отличается тем, что в нем дополнительно устанавливаются штанги, компенсирующие расстояние от кулачков распредвала до толкателей клапанов в головках цилиндров.

а — с нижним расположением распределительного вала: 1 — распределительный вал; 2 — толкатель; 3 — штанга; 4 — ось коромысел; 5 — коромысло; 6 — пружина; 7 — клапан;

б — с верхним расположением распределительного вала: 1 — винт; 2 — контргайка; 3 — коромысла; 4 — распределительный вал.

Более ранние модели двигателей имеют один распредвал, на котором расположены кулачки для открытия/закрытия клапанов на впуск и на выпуск. На современные производительные двигатели устанавливаются отдельно впускной и выпускной распредвал.

Принцип работы распредвала

Распределительный вал имеет особую форму: на типичном цилиндрическом валу расположены кулачки и шейки распредвала. Подшипник распредвала имеет форму втулки либо вкладыша и принудительную систему смазки.

Распредвал совершает вращение вместе с коленчатым валом двигателя, но вращается в 2 раза медленней. Для вращения распредвала используются цепные, ременные, зубчатые передачи. Благодаря форме кулачков распредвала формируются фазы газораспределения, клапана открываются в нужный момент, обеспечиваются условия работы двигателя. Изменяя геометрию кулачков, можно добиться улучшения работы двигателя.

1 — болты; 2 — приводная шестерня распределителя; 3 — шайба; 4 — звездочка распредвала; 5 — упорная пластина; 6 — шпонка; 7 — рабочий выступ кулачка; 8 — распределительный вал;

9 — опорная шейка распредвала.

Через различные толкатели, рокеры, либо почти напрямую через гидрокомпенсаторы кулачок распредвала нажимает на подпружиненный клапан, открывая его. Далее, проходя вершину кулачка, клапан открывается на максимальное расстояние и плавно закрывается проходя по обратной его части. Геометрия кулачков распредвала позволяет относительно плавно взаимодействовать с толкателями клапана, от их формы зависит характеристика распредвала.

На распредвале кулачки расположены под особыми углами, благодаря чему и формируются фазы газораспределения. На разных двигателях углы фаз могут немного отличаться. Например, если сравнивать бензиновый двигатель и дизель, стандартные распредвалы, рассчитанные на городскую езду, будут иметь похожее строение.

Если рассматривать спортивный распредвал, созданный для быстрой, динамичной езды, в отличие от обычного, он будет иметь более широкий профиль, что позволит, например, раньше открывать клапан, дольше держать его открытым. Такие валы улучшают динамику, но сказываются на экономичности двигателя.

На двигателях с ЭБУ устанавливается датчик распредвала. Это устройство постоянно определяет его положение, что позволяет синхронизировать электронные системы подачи топлива с работой клапанов.

Отдельно стоит остановиться на шестернях распредвалов. Механизм ГРМ требует точной их настройки. Зачастую достаточно выставить элементы по «контрольным точкам». Для более точной настройки работы распредвала существует разрезная шестерня распредвала. Принцип в том, что зубцы шестерни фиксируются на болтах относительно ее основания. Открутив болты можно, корректировать положение шестерни на 5-10º, что позволяет выставить ГРМ в более оптимальное положение.

На современных дорогих двигателях этот процесс автоматизирован, применяются муфты распредвала с гидравлическим управлением. Датчик положения распредвала сообщает бортовым компьютерам текущий угол и обороты, что позволяет управлять фазами газораспределения, корректировать их для разных режимов двигателя.

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

  • естественный износ распредвала;
  • низкое качество масла;
  • недостаточное давление масла;
  • недостаточный уровень масла;
  • нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
  • механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Если появилась ошибка ЭБУ о нарушении сигнала дпрв (датчик положения распредвала), то необходимо проверить сам датчик. Со временем датчики могут выходить из строя, либо проблема только в контактах, загорается «чек». Замена датчика распредвала точно решит проблему, ошибка должна погаснуть.

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Заменить распределительный вал можно двумя способами: снимая или не снимая головку блока цилиндров. Если решитесь «снять голову», учитывайте необходимость покупки новой прокладки.

1 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

Замена распредвала двигателя ВАЗ 2106

1. Снимаем кожух воздушного фильтра и сам фильтр (он будет мешать работе). Для этого необходимого открутить гайки шпилек кожуха фильтра.

2. Демонтируем крышку головки блока цилиндров (она же «клапанная крышка»).

3. Отгибаем край стопорной шайбы-звездочки распредвала.

4. Ослабляем цепь ГРМ. Для этого необходимо монтировкой ослабить гайку натяжителя изнутри кожуха и зафиксировать его положение затяжкой гайки.

5. Необходимо поставить коленчатый вал в положение 3 — длинная риска (соответствует окончанию сжатия в четвертом цилиндре), а метку звездочки распределительного вала нужно совместить с меткой постели.

6. Снять болт звездочки распредвала.

7. Цепь и звездочку увязать проволокой, снять звездочку, уложить цепь в блоке.

8. Открутить крепеж корпуса распредвала и снять его со шпилек.

9. Сняв крепеж, демонтировать упорный фланец.

10. Достать распредвал из корпуса.

11. Собрать детали и узлы в обратном порядке. Затягивание болтов следует выполнять, соблюдая порядок и контролируя момент затяжки.

На сегодняшний день распредвал остается незаменимой деталью. При надлежащей эксплуатации он может прослужить вам в течении всего срока эксплуатации двигателя. Установка распредвала без проверки и доработки поверхностей может привести к ускоренному его износу. С заменой распредвала рекомендуют поменять другие элементы, работающие с ним в контакте.

Citroen
Штатные ходовые огни для chevrolet aveo 2014

Chevrolet Aveo Sedan LT › Бортжурнал › Установка ДХО Всегда нравились мне светодиодные ДХО, которые выглядят штатно, а не колхозно установленные «под бампером» светодиоды. Прогулявшись по aliexpress, нашел для наших AVEO светодиодные ДХО, устанавливаемые в накладки противотуманок. Тут на драйве уже есть несколько человек, с такими же ДХО. Заказал фары, …

Citroen
Съемный фаркоп на toyota

Содержание Сколько стоит?Предназначение фаркопаТехнические характеристикиОптимальная конфигурация — индивидуально для вас Заказать подбор оборудованияПринцип «На приеме у доктора» — при выборе оборудования!Купить фаркоп на ТойотаУстановка фаркопа на Тойота Оригинальный съёмный фаркоп Toyota Доставка по Москве и в регионы России Быстрая доставка по Москве или в любой регион РФ. Возможна установка в …

Citroen
Не работает спидометр абс таета каролла фильдер

Не работает спидометр абс таета каролла фильдер Dmitry R. Balabanoff aka MIROvoy Купив автомобиль Тойота Королла 2001 г.в. в кузове ZZE122 (седан) я задумал установить сигнализацию с автозапуском. Приобрёл сигнализацию Star Line 9. На лучшем (на мой взгляд) российском форуме по автомобилям ТОЙОТА узнал что в сети имеется Мануал на …
